Калькулятор метрических резьб

Главная страница / Программы / [ Калькулятор метрических резьб ]

Калькулятор метрических резьб.

Входные параметры Наружная резьба Поле допуска (наружная резьба).
Внутренняя резьба Поле допуска (внутренняя резьба).

Номинальный диаметр / шаг

Выходные параметры

Наружная резьба Обозначение
Наружный диаметр нар.резьбы
⌀d (номинальный)
Внутренний диаметр нар.резьбы
⌀d₁
Средний диаметр нар.резьбы
⌀d₂
Внутренний диаметр нар.резьбы
⌀d₃
Диаметр обточки стержня ⌀d_ст

Внутренняя резьба Обозначение
Наружный диаметр внутр.резьбы
⌀D
Внутренний диаметр внутр.резьбы
⌀D₁
Средний диаметр внутр.резьбы
⌀D₂
Диаметр расточки (сверления) отверстия ⌀D_отв

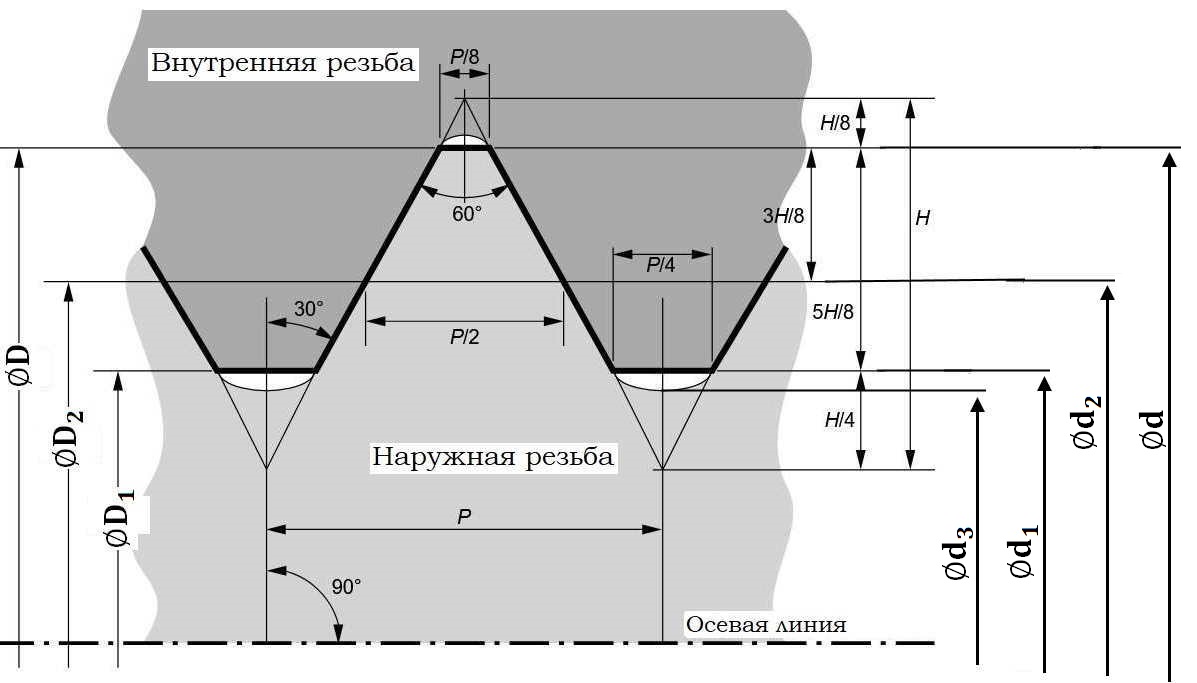

Справочные данные.

⌀D - номинальный наружный диаметр внутренней резьбы (гайки).
⌀D₁ - внутренний диаметр внутренней резьбы (гайки). Несмотря на свое название, этот параметр не равен диаметру отверстия заготовки гайки перед нарезкой резьбы (см. диаметр расточки (сверления) отверстия ⌀D_отв).
⌀D₂ - средний диаметр внутренней резьбы (гайки).

⌀d - номинальный наружный диаметр наружной резьбы (болта). Несмотря на свое название, этот параметр не равен диаметру заготовки болта перед нарезкой резьбы (см. диаметр обточки стержня ⌀d_ст).
⌀d₁ - внутренний диаметр наружной резьбы (болта).
⌀d₂ - средний диаметр наружной резьбы (болта).
⌀d₃ - внутренний диаметр наружной резьбы (болта) по дну впадины.

P - шаг резьбы.
H - высота исходного треугольника резьбы.

Внутренний диаметр внутренней резьбы (гайки):

Средний диаметр внутренней резьбы (гайки):

Внутренний диаметр наружной резьбы (болта):

Средний диаметр наружной резьбы (болта):

Внутренний диаметр наружной резьбы (болта) по дну впадины:

Высота исходного треугольника резьбы:

Рабочая высота профиля резьбы:

Высота профиля резьбы:

Радиус впадины резьбы:
