Краткое руководство пользователя.
Программа "Калькулятор метрических резьб".
Программа "Калькулятор метрических резьб".
Программа имеет интуитивный интерфейс и предназначена для быстрого доступа к параметрам метрической резьбы исходя из:
-типа резьбы (наружная, внутренняя)
-поля допуска
-номинального диаметра и шага
Все данные почерпнуты из документов: ГОСТ 24705-2004, ГОСТ 19257-73, ГОСТ 19258-73. Приведены параметры "Диаметр обточки стержня" и "Диаметр расточки (сверления) отверстия", значения которых необходимы станочникам при изготовлении деталей с резьбами. Эти параметры приведены только для резьб с крупным шагом и номинальным диаметром до 120 мм включительно (для наружной резьбы) и до 100 мм включительно (для внутренней резьбы). Если же эти значения требуются для резьб с мелким шагом или других номинальных диаметров, то их можно найти в ГОСТ-ах 19258-73 и 19257-73.
Пример использования:

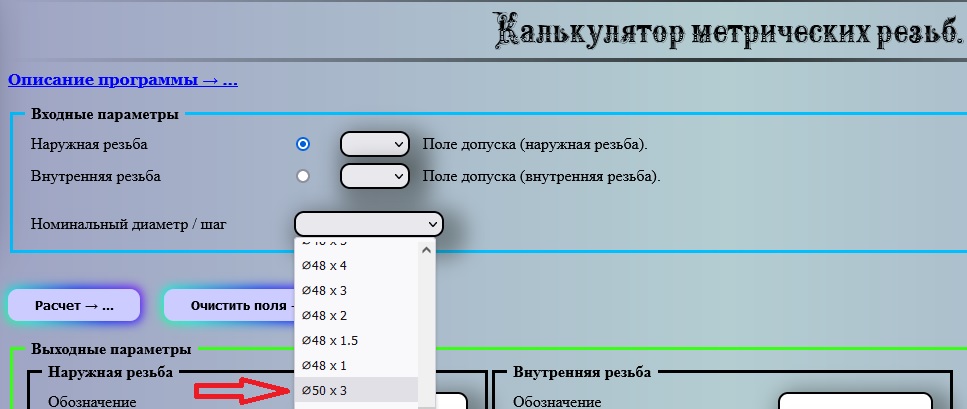

01. Наружная резьба.

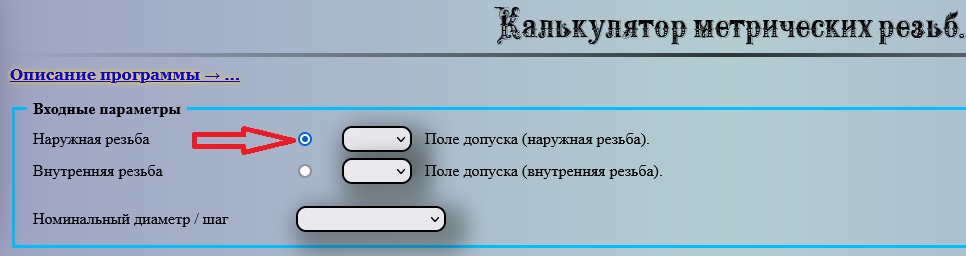

а) Выбираем тип резьбы.

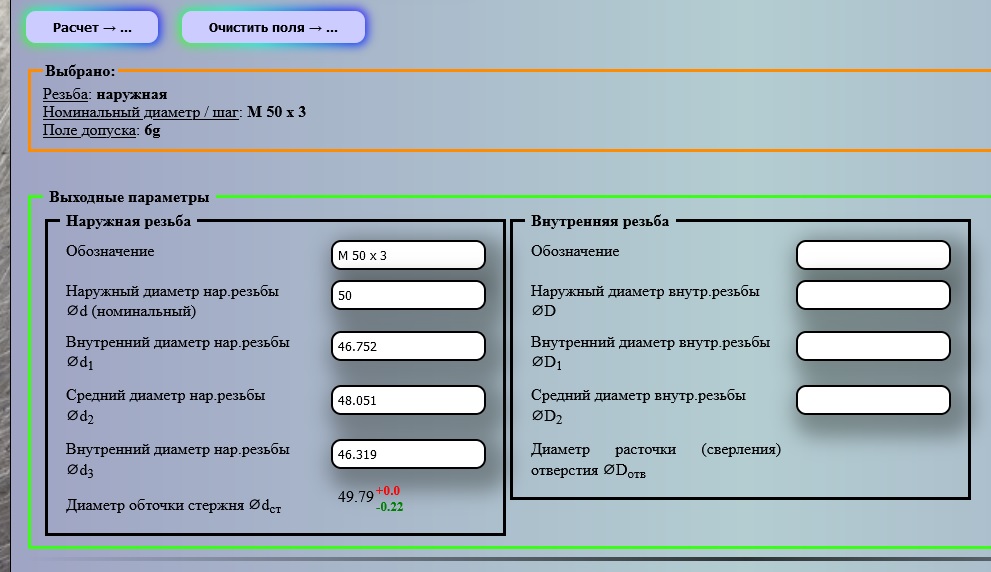

д) Получаем результат в рамке "Выходные параметры", "Наружная резьба".

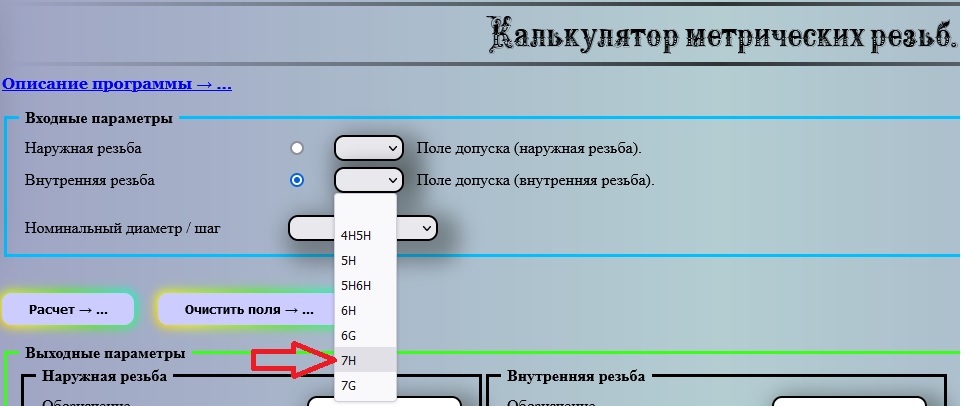

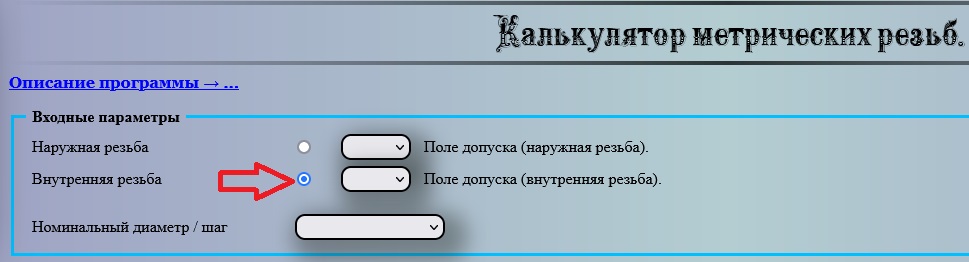

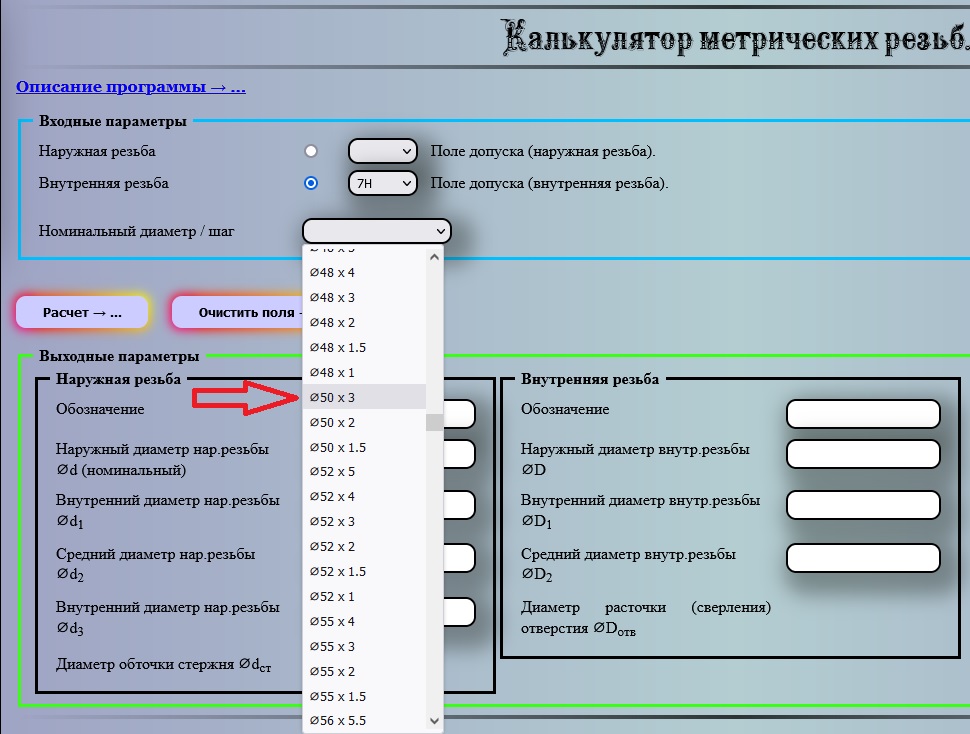

а) Выбираем тип резьбы.

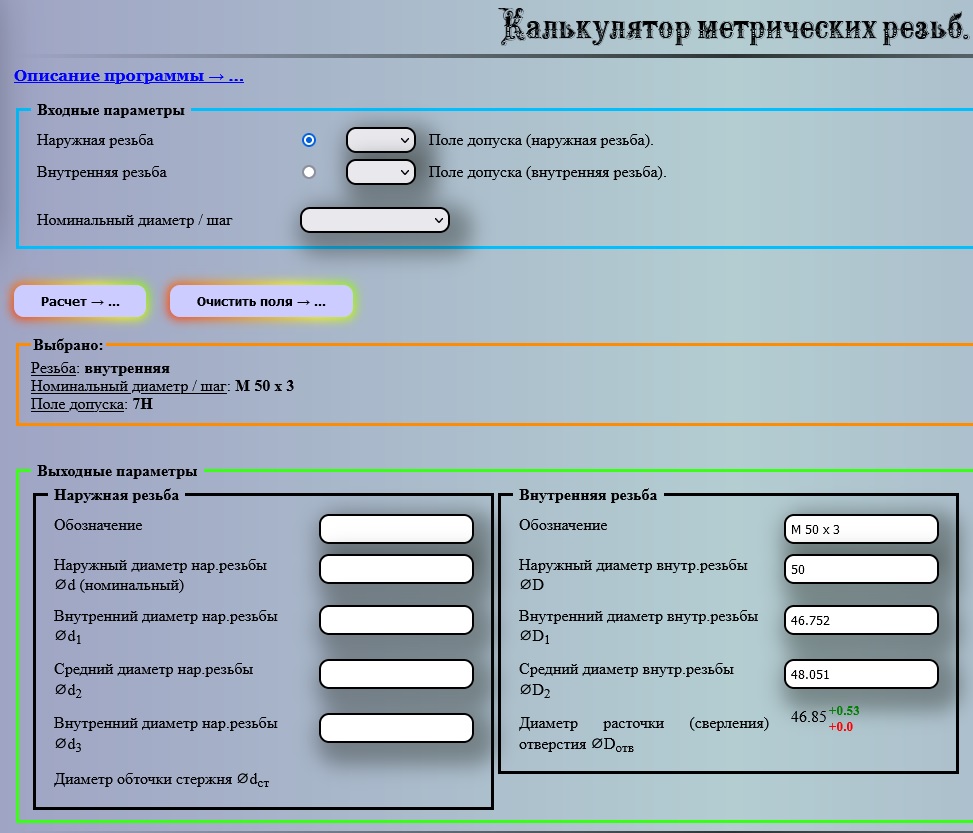

д) Получаем результат в рамке "Выходные параметры", "Внутренняя резьба".
